一、太陽能光伏電站PR效率測試儀產品簡介
太陽能光伏電站PR效率測試儀應用于光伏電站逆變器系統的電性能測試，可對光伏電站現場功率進行監測。
FT-PE93太陽能光伏電站PR效率測試儀采用電流鉗進行電流采樣，能夠在電站正常?作狀態下對電站中不同節點的功率進行實時記錄分析。整機配備輻照系統，可在電站各節點測量出準確的實時發電效率并在系統自動生成PR值。
二、太陽能光伏電站PR效率測試儀測試對象
組串式逆變器、集中式逆變器、PR系統效率值測試、匯流箱測試
三、太陽能光伏電站PR效率測試儀測試指標
| 實時電壓 | 實時電流 | 功率監測 | 發電量記錄 | 交直流 | 逆變器轉化效率 |
| 輻照度監測 | 溫度監測 | 環境采集記錄 | PR值測算 | 功率因數 |
四、太陽能光伏電站PR效率測試儀產品特點

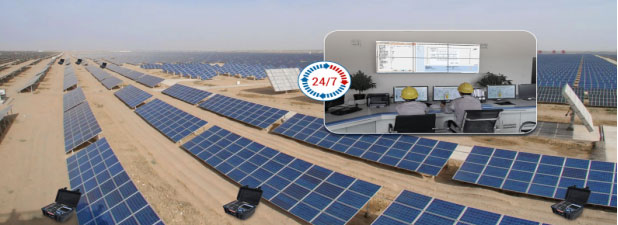

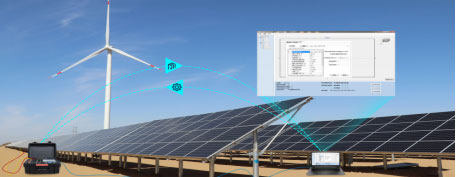

1.組網通信功能，可實現遠程同步測試控制

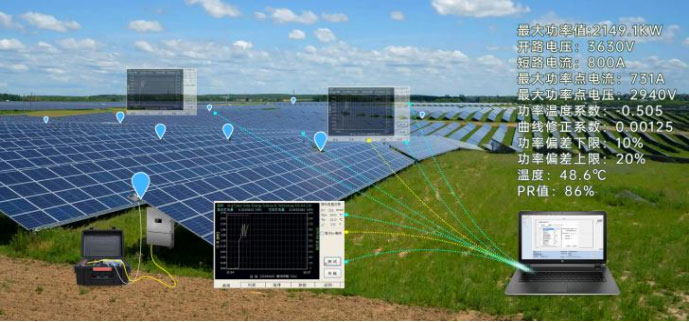

2.通過累計的發電量計算及累計輻照度測量計算，獲取光伏陣列的實時轉換效率，能夠及時發現光伏陣列的故障，可供可靠的故障診斷方法，可固定現場長期監測，防護等級高，適用電站現場測試并可遠程以太網監控?cái)?shù)據處理
五、太陽能光伏電站PR效率測試儀技術參數
| 規格參數 | ||
| 類目 | 數值 | FT-PE93 |
| 直流電壓 | 測量范圍 | 0～1500V |
| 測試準確度 | ±0.5%rdg±0.2V | |
| 交流電壓 | 相電壓測量范圍 | 0～600V |
| 測試準確度 | ±0.5%rdg±0.2V | |
| 線電壓測量范圍 | 0 ～1000V | |
| 測試準確度 | ±0.5%rdg±0.2V | |
| 直流電流 | 測量范圍 | 0.5 ～150A / 0.5 ～1500A |
| 測試準確度 | 依據電流鉗準確度 | |
| 交流電流 | 測量范圍 | 0.5A ～1500A |
| 測試準確度 | 依據電流鉗準確度 | |
| 輻照度 | 環境溫度測量范圍 | -30°C ～100°C |
| 電池溫度測量范圍 | -30°C ～100°C | |
| 溫度測試精準度 | ±1°C | |
| 輻照度測量范圍 | 0 ～1800W/m2 | |
| 輻照度測量精度 | 優于±3% | |
| 功率因子 | 測量范圍 | 0.2 ～1.0 |
| 測量準確度 | 0.01 | |
| 頻率 | 測量范圍 | 42.5Hz～69Hz |
| 測量準確度 | ±0.2%rdg±0.1Hz | |
| PR值 | 測量精度 | 優于±1% |
| 測試通道數 | 交直流通道 | 6 |
| 硬件參數 | ||
| 類目 | 數值 | FT-PE93 |
| 主機參數 | 無線傳輸距離 | 50米 |
| 顯示屏 | 640x480，6.5英寸LED | |
| 供電方式 | 內置鋰電池/電源適配器 | |
| 電池參數 | 14.8V/4400mAH | |
| 電池續航 | 8小時 | |
| 尺寸 | 390x300x200mm | |
| 重量 | 5.8kg | |
| ?作溫度 | -10°C～50°C | |
| 存儲溫度 | -20°C～60°C | |
| 濕度 | 5～95%RH | |
| 輻照計參數 | 接又 | RS232串又，藍牙 |
| 重量 | 450g | |
| 電源 | 4節AAA電池 | |
| 溫度傳感器 | 標準 | 溫度檢測 |
| 檢測接又 | 連接線 | MC4 |
